Windpark
Winnberg

Erste Serien-Windenergieanlage mit einer Nabenhöhe von 199 Metern für effiziente Windenergie.

Max Bögl investiert kontinuierlich in den Ausbau seiner Energieinfrastruktur am Hauptsitz in Sengenthal. Die Windkraftanlage in der Nähe von Winnberg ergänzt die bestehende Energiezelle um eine weitere Stromquelle. Künftig werden etwa zwei Drittel des Energiebedarfs des Standorts durch eigene Anlagen gedeckt.

Gleichzeitig stellt die Fertigstellung der Windkraftanlage – mit einer Nabenhöhe von 199 Metern – einen technologischen Meilenstein in der Hybridturmtechnologie dar.

Projektübersicht

Windkraftanlage: Vestas
Typ: V172 – 7,2 EnVentus
Leistung: 7,2 MW
Rotordurchmesser: 172 m
Stromerzeugung: ca. 17.000 MWh/Jahr
Blattlänge: 84,3 m
Anlagenehöhe: 285 m über NN
Höhe des Betonturms: 108 m
Anzahl der Stahlprofile: 4
Kräne: Liebherr LTM 1750 und Tadano (DEMAG)

Komplettanbieter für Energieprojekte

Fast alles aus einer Hand

In Winnberg ist Max Bögl nicht nur für das Fundament und den Hybridturm verantwortlich, sondern fungiert auch als Projektentwickler, Investor und Betreiber. Folgende Aufgaben haben wir bei diesem Projekt selbst übernommen:

Projektentwicklung
Zufahrtsstraßen, Tiefbau und Kabelverlegung
Fundamentarbeiten
Betonturmfertigung und -montage
Stahlturmfertigung
Kaufmännische und technische Betriebsführung

Unser Projektpartner Vestas ist für die Turbinenkomponenten sowie für die Endmontage ab der Höhe des Übergangsstücks verantwortlich.

Die Inbetriebnahme der Windkraftanlage ist für den Herbst 2026 geplant. Damit wird sie einen neuen Höhenweltrekord aufstellen: als höchste serienmäßig hergestellte Onshore-Windkraftanlage! Die Energiezelle am Hauptsitz in Sengenthal, die derzeit mit eigenen Photovoltaikanlagen, einem Blockheizkraftwerk und einem Batteriespeicher ausgestattet ist, wird durch die direkte Stromversorgung durch die Windkraftanlage noch energieautarker werden.

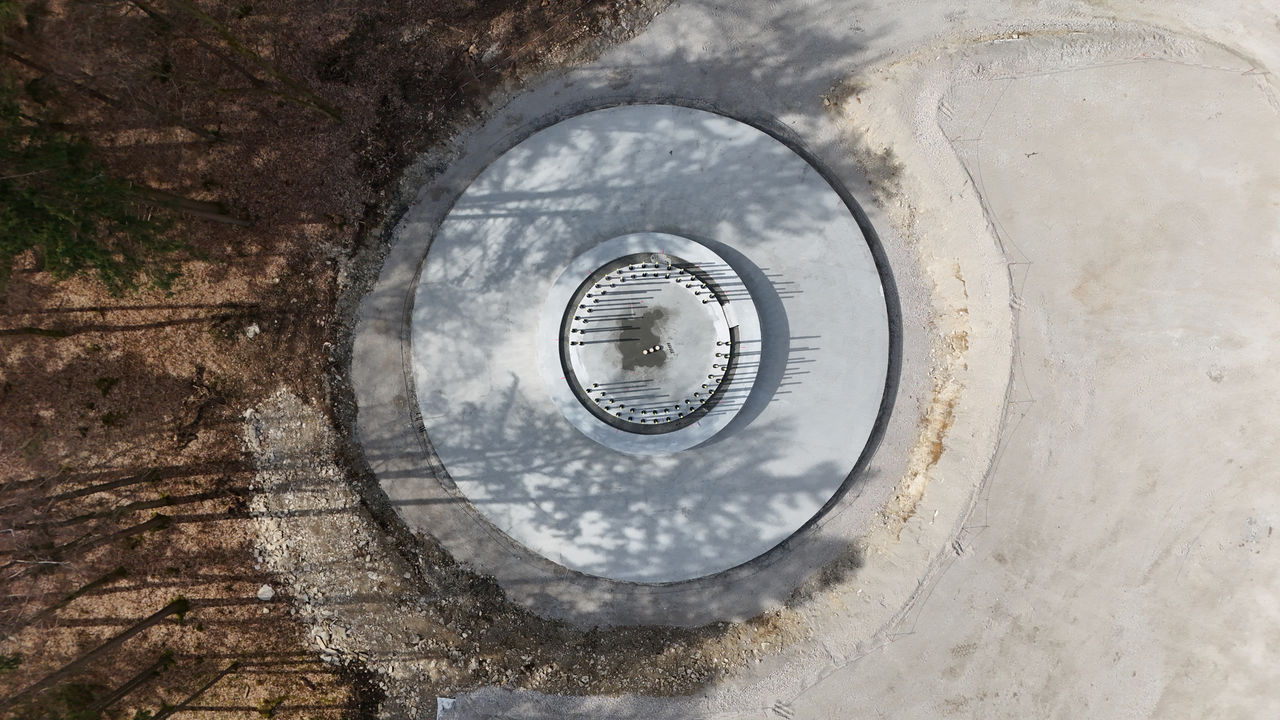

Grundlagenarbeiten

Die Fundamentarbeiten sind bereits abgeschlossen. Das Fundament basiert auf einem bewährten, standardisierten Baukonzept unter Verwendung von Ortbeton. Es hat einen Durchmesser von 26,50 Metern und eine Höhe von 3,40 Metern. Der Standort Winnberg ist durch karstigen Kalkstein gekennzeichnet. Um eine ausreichende Tragfähigkeit zu gewährleisten, wurde der Untergrund mit Bohrpfählen verstärkt.

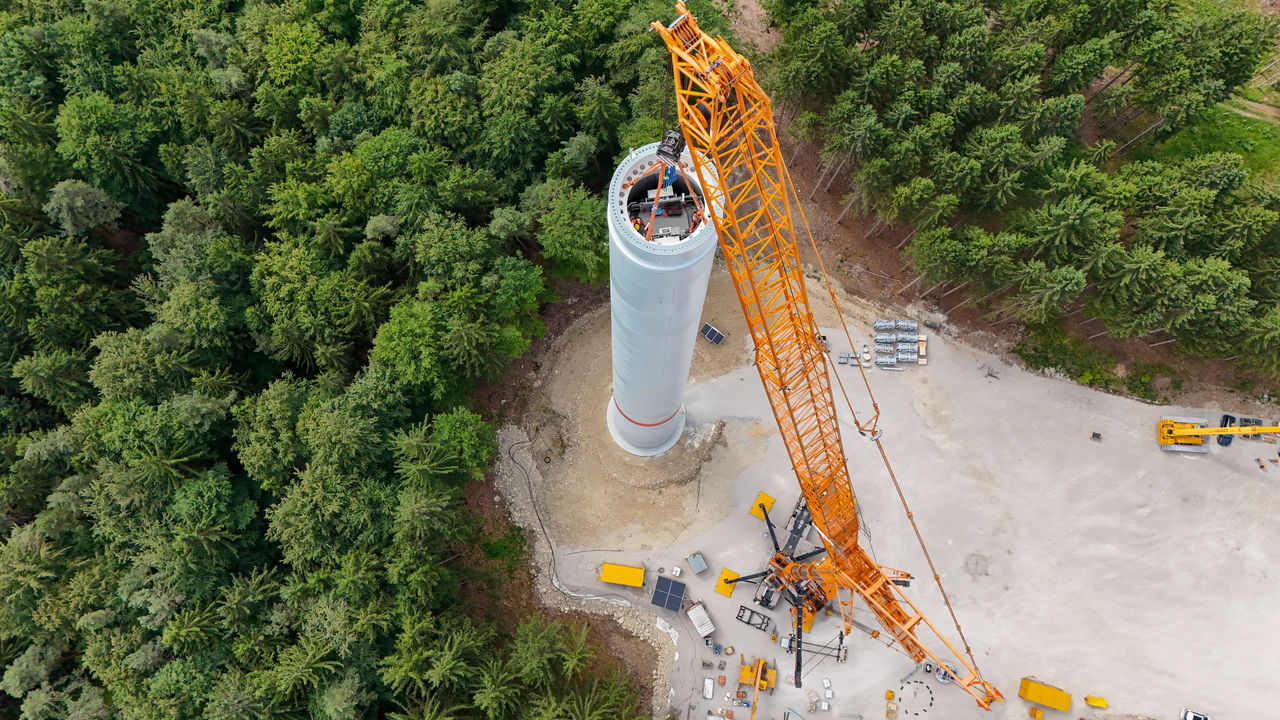

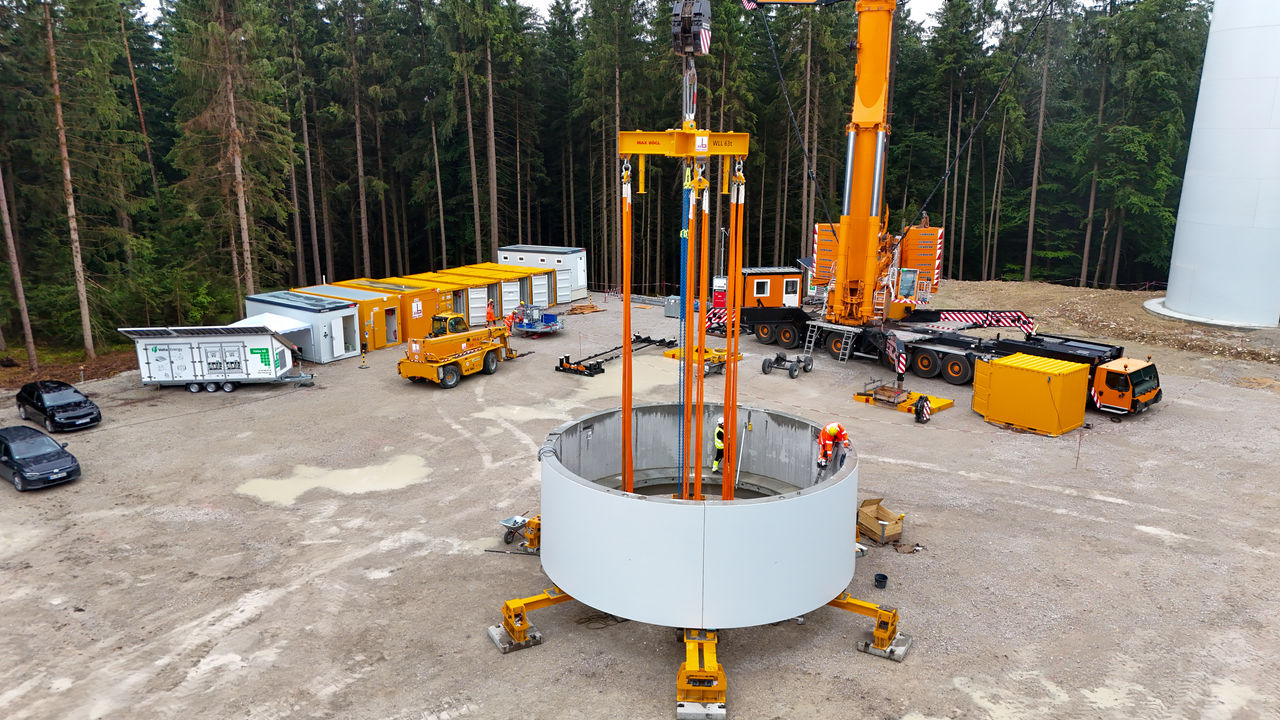

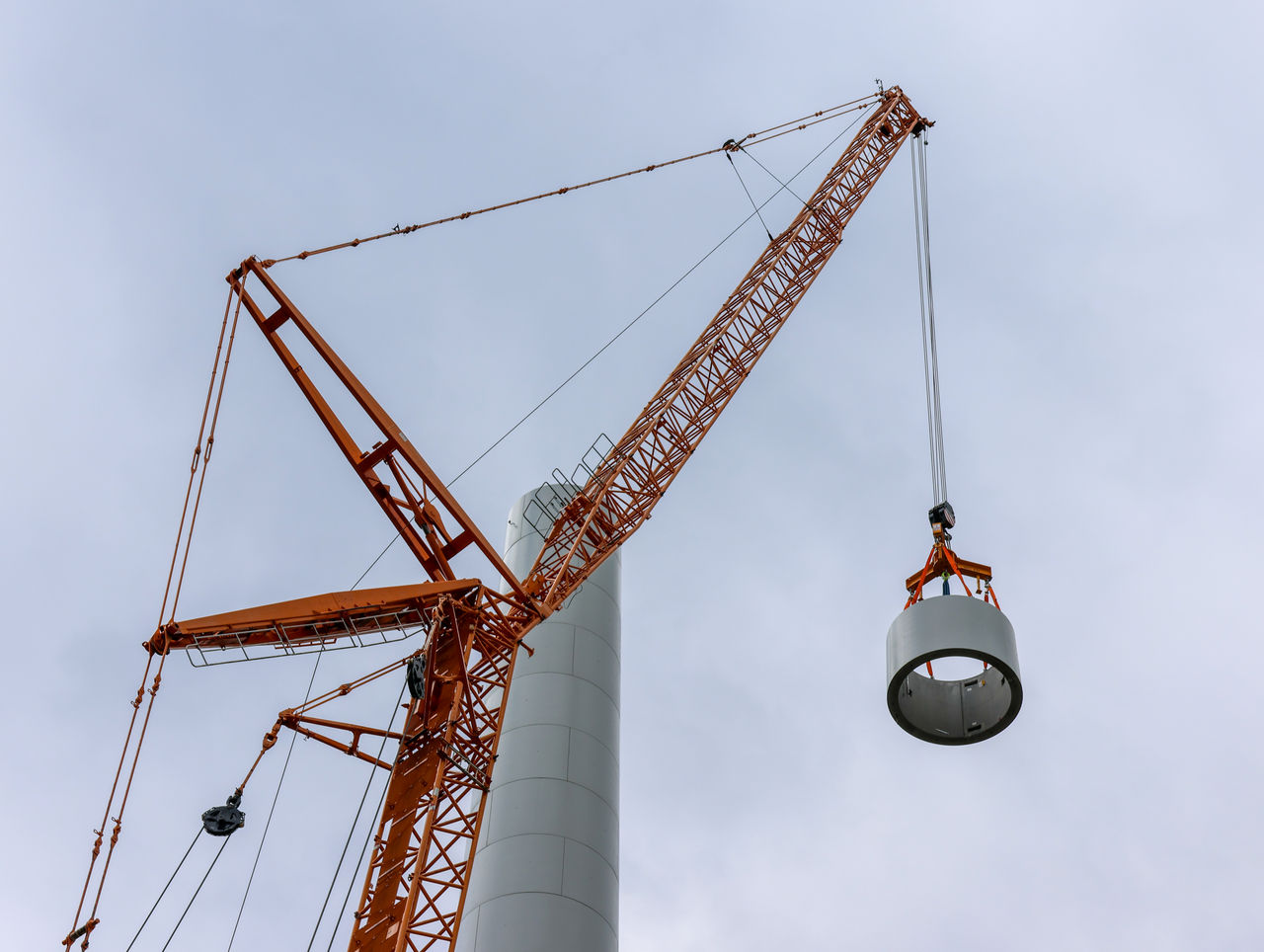

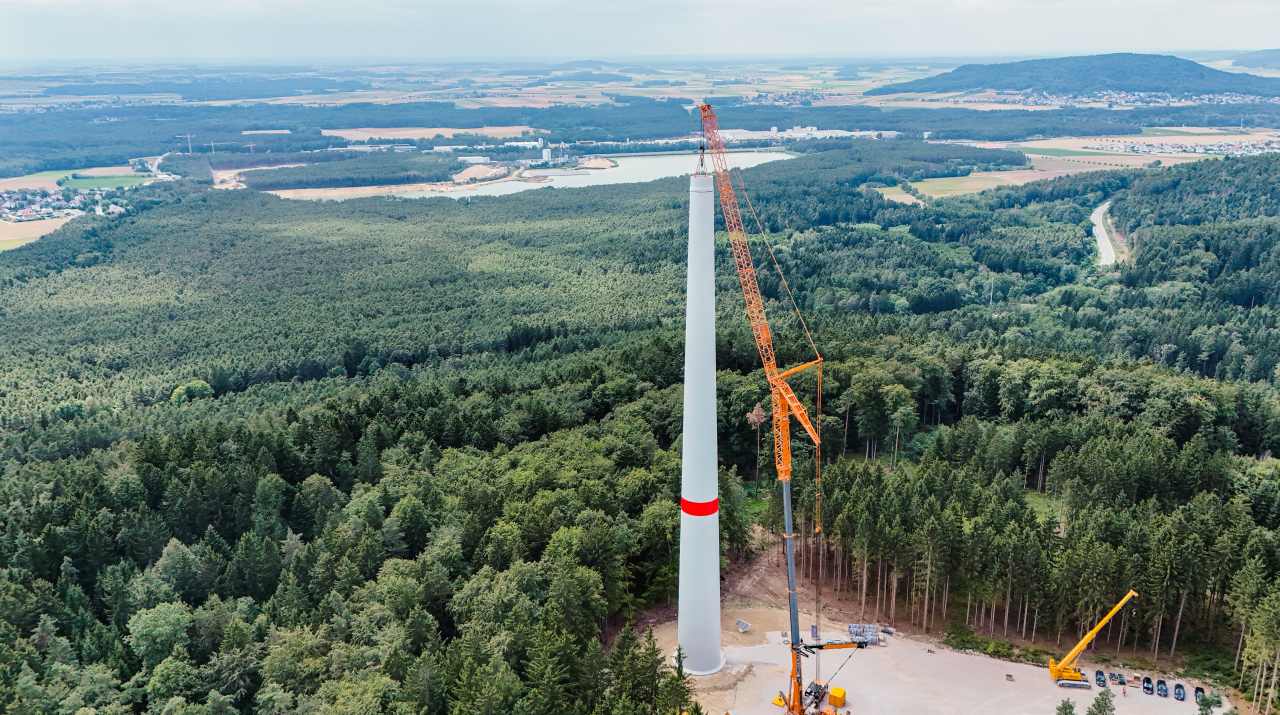

Concrete tower assembly

The concrete tower has reached a height of 108 meters and forms the foundation for the future hub height of 199 meters.

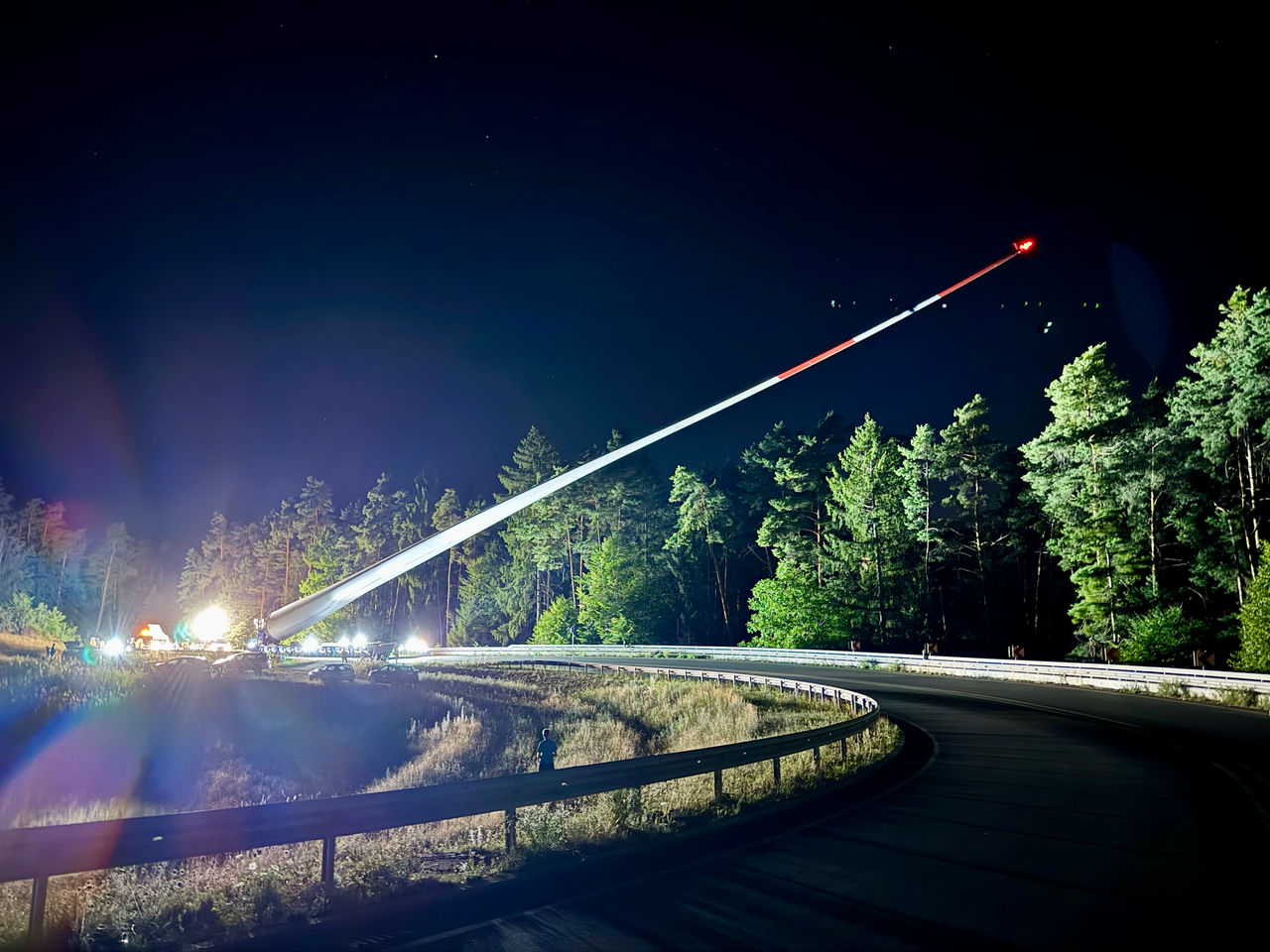

Transportation of turbine components

The delivery of the large components is a separate project within the project. The rotor blades, which are 84 meters long, pose a particular challenge: To transport them, the curve radii, turning ranges, embankments, and obstacles along the route must be precisely checked and prepared.

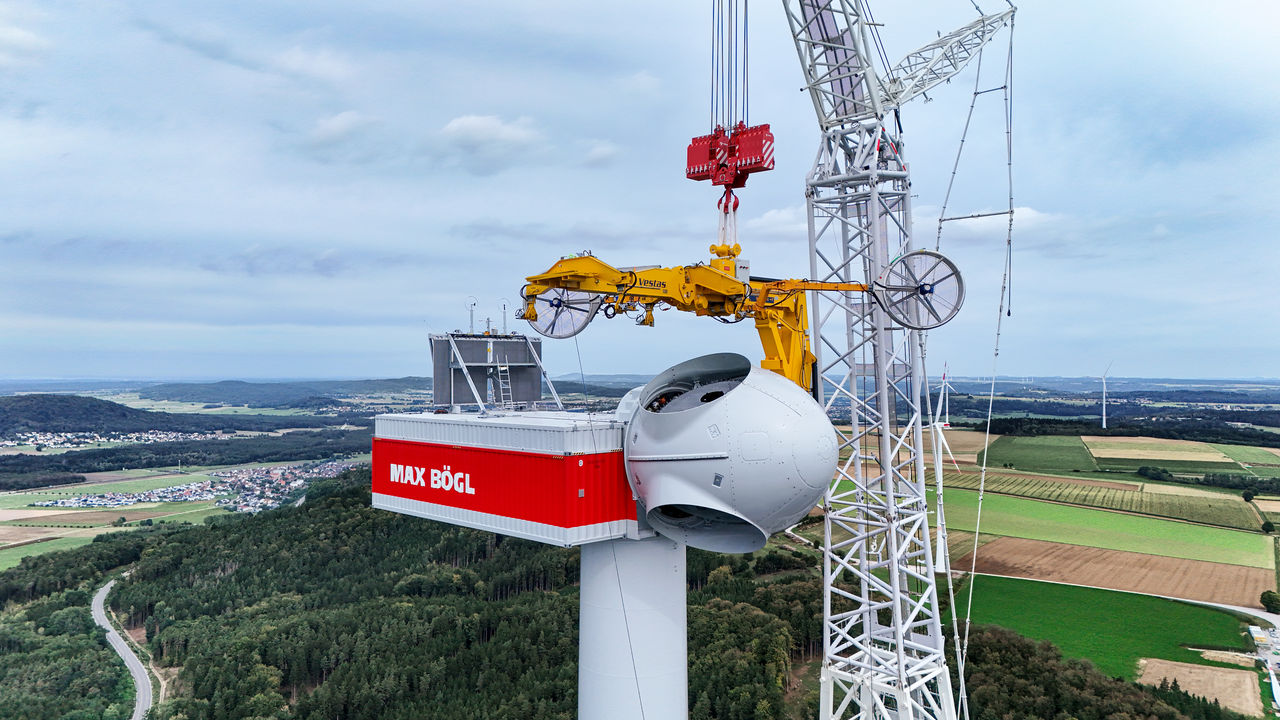

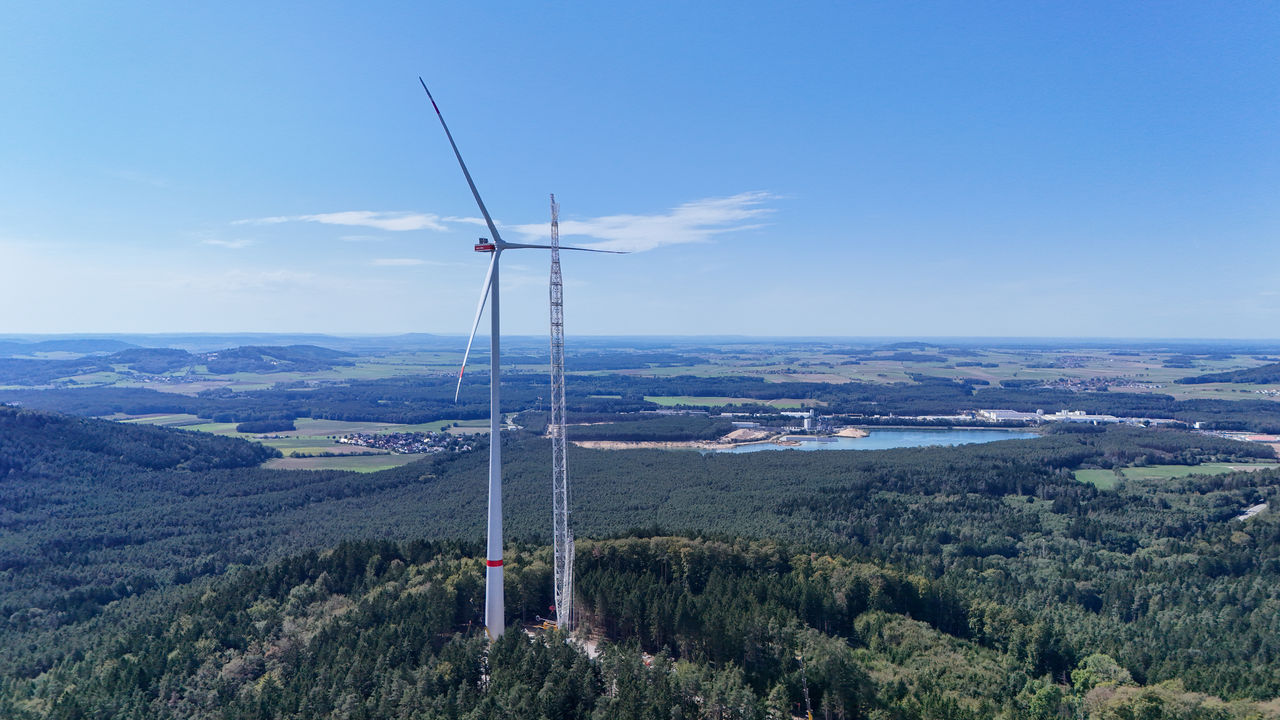

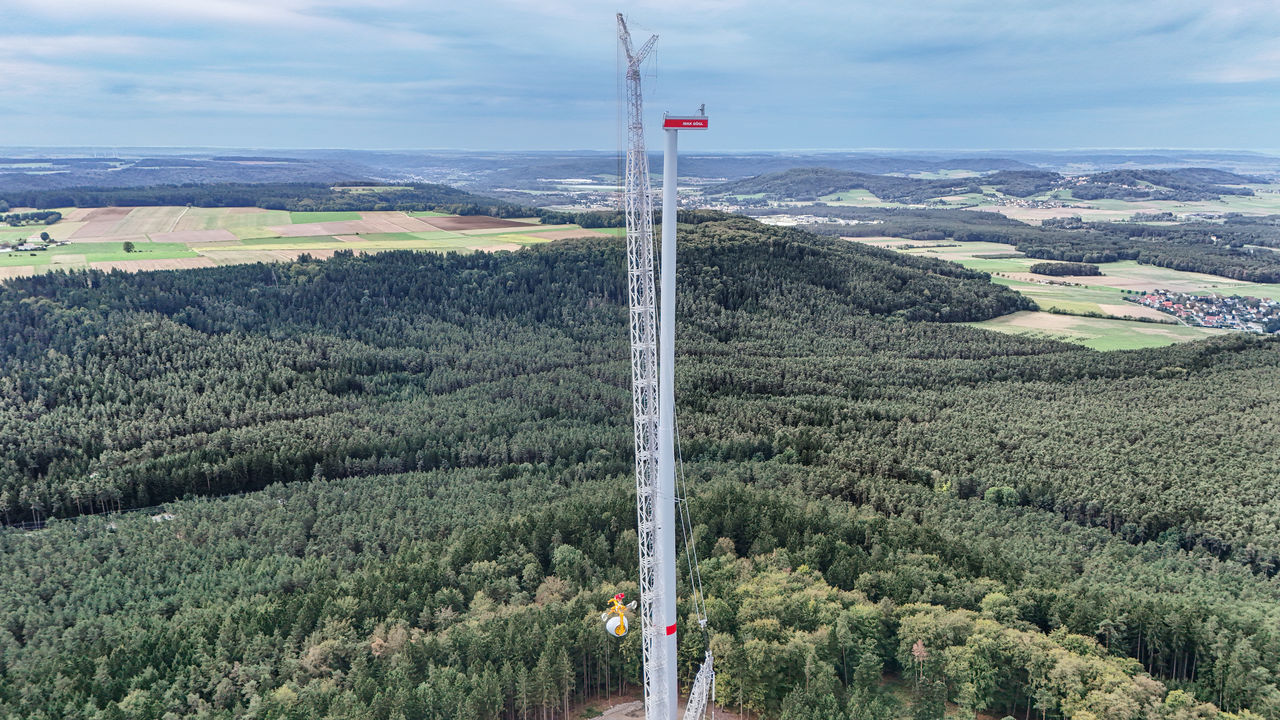

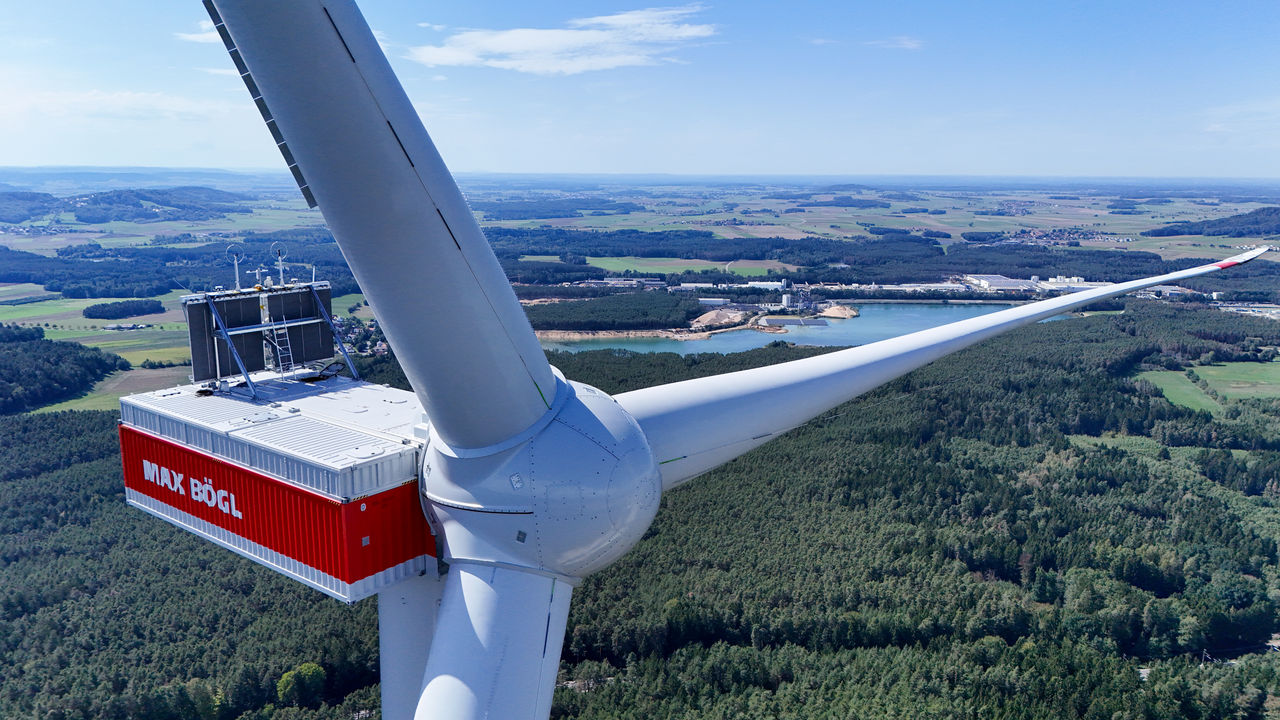

Turbine installation

Installing the turbine components is particularly challenging. In addition to a special crane—which is being used at these heights for the very first time—wind speeds must also be taken into account when working at a height of 200 m.
